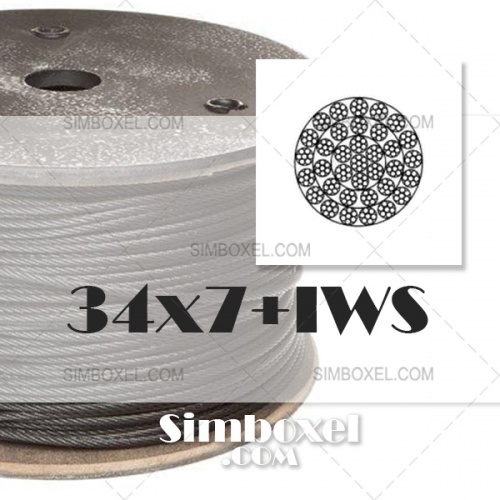

34×7+IWS سیم بکسل نتاب

سیم بکسل نتاب طبقه بندی مخصوصی از سیم بکسل های فولادی هستند که بدلیل نوع طراحی هنگامیکه زیر بار هستند در برابر چرخش یا پیچش مقاومت میکنند.

جدول
diameter approximate weight nominal tensile strength
1570 1670 1770 1870 1960
(mm) minimun breaking load
8 27.5 32 34 36.1 38.1 39.9
10 43 50 53.1 56.3 59.5 62.4
12 61.9 72 76.5 81.1 85.7 89.8
14 84.3 98 105 111 117 123
16 116 128 136 144 152 160
18 139 162 172 182 193 202
20 172 200 212 225 238 250
24 248 288 306 324 343 360
28 337 391 416 441 466 489
30 387 449 478 507 535 561
36 557 647 688 729 771 808
42 759 881 937 993 1050 1100





diameter approximate weight nominal tensile strength
1570 1670 1770 1870 1960
(mm) minimun breaking load
10 46 56.5 60.1 63.7 67.3 70.6
12 66.2 81.4 86.6 91.8 96.9 102
14 90.2 111 118 125 132 138
16 118 145 154 163 172 181
18 149 183 195 206 218 229
20 184 226 240 255 269 282
22 223 274 291 308 326 342
24 2652 326 346 367 388 406
26 311 382 406 431 455 477
28 361 443 471 500 528 553
30 414 509 541 573 606 635
32 471 579 616 652 689 723
34 532 653 695 737 778 816
36 596 732 779 826 872 914
38 664 816 868 920 972 1020
40 736 904 962 1020 1080 1130
